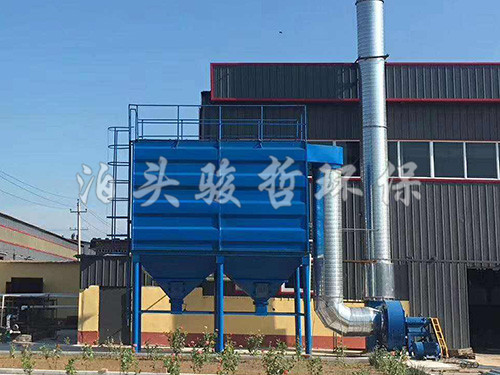

FMQD型气箱式脉冲布袋除尘器

FMQD型气箱式脉冲布袋除尘器综合分室反吹和喷吹脉冲清灰各类袋收尘器的优点，克服了分室反吹清灰强度不够，喷吹脉冲清灰相过滤同时进行的缺点。因而扩大了袋子收尘器的应用范围，由于这种类型的收尘器的结构有其特点，延长了滤袋的使用寿命。

FMQD型气箱式脉冲布袋除尘器结构特点：

（1）壳体部分：包括清洁室（或称气体净化箱）、过滤室、分室隔板、检修门及壳体结构。清洁室内设有提升阀与花板，喷吹短管：过滤室内设有滤袋及其骨架。

（2）灰斗及卸灰机构：卸灰斗可按不同系列、不同进的口粉尘浓度，分别设置螺旋输送机、空气输送斜槽和刚性叶轮卸料器（卸灰阀）。

（3）进出风箱体：包括进出风管路及中隔板。单排（或单列）结构布置在壳体一侧，双排（或称双列）结构布置在壳体中间：32系列较小无箱体，进出风管路分别接于灰斗与清洁室上。

（4）脉冲清灰装置：包括脉冲阀、气包、提升阀用气缸及其电磁阀等。

（5）压缩空气管路及减压装置、油水分离器、油雾器等。

（6）支柱及立式笼梯、栏杆。

FMQD型气箱式脉冲布袋除尘器可广泛用于水泥厂的破碎、包装、库顶、熟料冷却机和各种磨机等收尘系统、如用于煤磨收尘、要增设措施，收尘器结构也相应的改变，还适合含尘浓度特高的气体的收尘，如带O-Sep洗粉机的粉磨系统，气体含尘达1000G/M3以上，采用本系列收尘器收尘，可不设置旋风收尘器作收尘。除用于水泥工业外也适用冶金、化工、机械和民用锅炉等废气的收尘，本系列收尘器滤袋的材质一般采用涤纶针刺毡，允许使用温度小于120℃。如滤袋采用芳纶针刺毡，其允许使用温度可达210℃。但这种材质的滤料价格昂贵。如处理的废气温度高于上述滤料的允许温度，废气进入收尘器之前应采取降温措施。

FMQD型气箱式脉冲布袋除尘器为户外式由不同室数和每室的不同袋数，组成多种不同规格。每室的袋数有32、64、96和128袋四种。全系列共有33种规格，滤袋直径均为130mm，滤袋长度有2450mm和3060mm两种。本系列收尘器能负压或正压操作，基本体结构无任何改变，净化后气体含尘浓度小于100MG/M3。本系列收尘器如用于寒冷地区，当室外采暖计算温度－25℃时，若要增设加热装置，收尘器的壳体也要作相应的改变。
