电炉除尘器

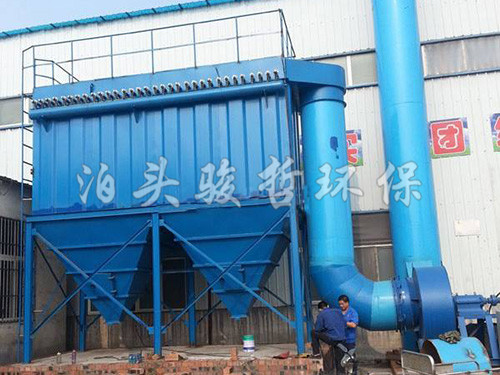

电炉除尘器主体结构由灰斗、过滤室、进风口、出风口、引风机、火花铺集等部分组成，并配有爬梯、护栏、集尘罩、收尘管道、烟筒、气包、脉冲阀、喷吹管、布袋、袋笼、气源管道、卸灰阀、控制系统等，也可根据现场使用和用户要求配置。

电炉除尘器是根据电炉熔炼铁、铝、铜等金属产生烟气特点、设计制作，适用于0.5吨、1吨、2吨、3吨、5吨、10吨、20吨、30吨等电炉使用，在炉口上方安装密封式或旋转摇臂吸尘罩，依靠引风机负压吸力把熔炼产生的烟气，通过管道，吸入电炉除尘器中，进行过滤、净化处理。

电炉除尘器主要是由电炉吸尘罩、除尘管道、电动蝶阀温控装置、火花捕集器、引风机、烟囱、电气控制部分组成。系统工作时由旋风吸尘罩或伞型集尘军将电炉熔炼、加料、保温、球化过程中产生的烟尘气体集中导入除尘管道，经由火花捕集器灭掉大颗粒高温物质或燃烧火花，然后进入布袋除尘器主体，经过滤后的洁净气体进入净气箱，并经由引风机抽引|通过烟囱排放到大气中。而过滤后附着在外滤式扁布袋的表面粉尘，经脉冲反吹后落入集灰装置，再经螺旋输送器导入卸灰阀，达到_重量后自动落入集灰斗。

电炉烟气捕集效果的好坏在_程度上取决于烟罩的结构形式。如果吸尘罩合理，使用较小的抽风量可以低控制粉尘的逸散，反之，用很大的抽风量也不_达到预期的效果。

使用注意事项：

1、要按防止粉尘逸散到周围环境空间的原则确定，吸尘军的吸气宜尽可能利用污染气流的运动作用。

2、不应设在气流含尘高的部位区内，以免吸入大量粉料。

3、需要有_的空间，以缓冲气流减小正压，与接管连接时收缩角不宜大于60°。

4、应尽可能将尘源点包围起来，使粉尘的扩散限制在合理的范围，便于捕集粉尘，_程度上减小抽风量。

5、应力求结构简单，便于安装，且不影响工艺操作和维护管理。

电炉产生的烟气通过吸尘罩，进行负压收集，烟气由吸尘罩通过管道进入电炉除尘器下部过滤室后，流通面积加大、流速瞬间降低，烟气中颗粒大粉尘依靠自重落入灰斗中，烟气通过布袋进行过滤，细小粉尘被截留在布袋表面，经布袋过滤后的净化空气、由布袋口流向净化室，再通过引风机的出风口排出箱体。
随着过滤时间的增加，布袋表面截留的粉尘逐渐增加、形成粉层，电炉除尘器的阻力也伴随着增加，当达到预设定清灰时间时，清灰系统开始工作，压缩空气瞬间向布袋口挨个进行反吹风清灰，让布袋进行膨胀、收缩，截留在布袋表面的粉层瞬间脱离布袋落入灰仓，再有灰仓口排出箱体。
